Szkło w pobliżu źródeł ciepła – jakie właściwości materiału trzeba uwzględnić przy projektowaniu wnętrza?

Szkło obok kominka, pieca wolnostojącego, grzejnika czy płyty kuchennej może wyglądać świetnie, ale w takim miejscu nie wybiera się go wyłącznie według koloru, grubości i sposobu wykończenia krawędzi. Najpierw trzeba ustalić, jakiej temperatury będzie doświadczała tafla, jak szybko będzie się nagrzewać oraz czy poszczególne jej fragmenty będą miały podobną temperaturę. To właśnie nierównomierne nagrzewanie, a nie sama wysoka temperatura, jest jedną z częstszych przyczyn pękania szkła.

Projektowo największym błędem jest traktowanie każdego szkła jako materiału odpornego na ciepło. Zwykłe szkło float, szkło hartowane, borokrzemowe i przeszklenia ogniochronne mają zupełnie inne właściwości. Nie są zamiennikami, nawet jeśli po zamontowaniu wyglądają niemal identycznie.

Temperatura to nie wszystko. Najgroźniejszy jest szok termiczny

Typowe szkło sodowo-wapniowo-krzemianowe stosowane w budownictwie ma współczynnik rozszerzalności cieplnej rzędu 9 × 10⁻⁶ K⁻¹. Oznacza to, że tafla zmienia swoje wymiary wraz ze wzrostem temperatury. Samo rozszerzanie nie jest problemem, dopóki odbywa się względnie równomiernie i szkło ma miejsce na pracę.

Kłopot zaczyna się wtedy, gdy środkowa część tafli nagrzewa się znacznie szybciej niż jej krawędzie. Gorący fragment chce się rozszerzyć, a chłodniejsza część go ogranicza. W materiale pojawiają się naprężenia termiczne. Jeśli przekroczą wytrzymałość szkła, pęknięcie może rozpocząć się właśnie od krawędzi, szczególnie gdy znajduje się tam mikrouszkodzenie powstałe podczas cięcia, transportu lub montażu.

W praktyce różnice są duże. Dla zwykłego, niehartowanego szkła float bezpieczna tolerancja nierównomiernego nagrzania jest stosunkowo niewielka — orientacyjnie mówi się o różnicy temperatur rzędu 30–40°C. Szkło hartowane termicznie wytrzymuje znacznie większy gradient temperatury, często około 200°C, choć ostateczna wartość zależy od konkretnego produktu, jego wymiarów, obróbki i warunków montażu.

To wyjaśnia częsty przypadek z wnętrz: duża szklana okładzina ścienna znajduje się 20–30 cm od wolnostojącego pieca. Centralna część tafli jest silnie ogrzewana promieniowaniem, natomiast jej krawędź znajduje się za zabudową lub profilem i pozostaje dużo chłodniejsza. Zastosowanie zwykłego floatu jest w takim układzie niepotrzebnym ryzykiem. Szkło hartowane daje znacznie większy margines bezpieczeństwa, ale nawet ono nie zwalnia projektanta z kontrolowania temperatury.

Przy wyborze trzeba sprawdzić przede wszystkim:

• maksymalną temperaturę powierzchni szkła,
• różnicę temperatur między najcieplejszym i najchłodniejszym obszarem tafli,
• odległość od źródła promieniowania cieplnego,
• wielkość i grubość tafli,
• sposób zamocowania i możliwość rozszerzalności materiału,
• obecność otworów, wycięć i narożników zwiększających koncentrację naprężeń.

Hartowanie ma sens, gdy szkło znajduje się w strefie wyraźnie podwyższonej temperatury, ale nie jest bezpośrednim elementem paleniska ani bariery ogniowej. Typowym przykładem są szklane panele ścienne obok kominka albo hartowana szyba nad blatem znajdującym się w pobliżu płyty grzewczej.

Nie ma natomiast sensu zakładać, że szkło hartowane jest automatycznie „żaroodporne”. Przy bardzo wysokiej temperaturze, bezpośrednim kontakcie z płomieniem albo gwałtownym ogrzewaniu i chłodzeniu trzeba zastosować materiał zaprojektowany właśnie do takiej pracy.

Jest jeszcze jedna niedogodność hartowania, o której inwestorzy dowiadują się czasem dopiero podczas montażu: po zahartowaniu szkła nie można już normalnie przycinać, wiercić ani szlifować. Otwory pod gniazdka, uchwyty, mocowania czy zawiasy trzeba zaplanować przed obróbką termiczną. Pomyłka o kilka centymetrów zwykle oznacza wykonanie nowej tafli.

Hartowane, borokrzemowe czy ogniochronne? Materiał trzeba dobrać do rzeczywistego zagrożenia

Określenie „szkło odporne na temperaturę” jest zbyt nieprecyzyjne, żeby na jego podstawie złożyć zamówienie. W zależności od zastosowania rozwiązaniem może być szkło hartowane, szkło borokrzemowe albo specjalistyczne przeszklenie ogniochronne. Każde rozwiązuje inny problem.

Standardowe szkło hartowane stosowane w budownictwie jest szkłem bezpiecznym. Po rozbiciu rozpada się na dużą liczbę stosunkowo małych fragmentów zamiast tworzyć duże, ostre tafle. W Europie wyroby tego typu są objęte m.in. normą EN 12150. Jest to rozsądny wybór przy panelach kuchennych, osłonach w pobliżu urządzeń grzewczych czy elementach wyposażenia wnętrz narażonych na podwyższoną temperaturę.

Jeżeli jednak szyba pracuje bezpośrednio przy palenisku, sytuacja się zmienia. W drzwiach kominkowych stosuje się m.in. szkło ceramiczne o bardzo małej rozszerzalności cieplnej, projektowane do pracy przy temperaturach wielokrotnie wyższych niż zwykłe szkło budowlane. W zależności od konkretnego wyrobu producenci podają odporność roboczą sięgającą około 700–800°C.

Szkło borokrzemowe również zachowuje się termicznie znacznie lepiej od typowego szkła sodowo-wapniowego. Jego współczynnik rozszerzalności cieplnej wynosi około 3,3 × 10⁻⁶ K⁻¹, czyli jest mniej więcej trzykrotnie niższy. Przy zmianach temperatury materiał zmienia więc wymiary znacznie mniej, co ogranicza naprężenia.

Nie oznacza to jednak, że borokrzem powinien automatycznie zastępować szkło hartowane w każdym wnętrzu. Jest droższy, wybór formatów i wariantów dekoracyjnych bywa mniejszy, a w zwykłej kuchni oddalonej od ekstremalnego źródła temperatury jego właściwości mogą pozostać niewykorzystane.

Jeszcze czymś innym jest szkło ogniochronne stosowane w drzwiach, ścianach i przegrodach o wymaganej odporności ogniowej. Nie należy utożsamiać go z szybą odporną na wysoką temperaturę.

Europejska klasyfikacja odporności ogniowej rozróżnia m.in.:

• E – szczelność ogniową,
• EW – szczelność ogniową i ograniczenie promieniowania cieplnego,
• EI – szczelność i izolacyjność ogniową.

Oznaczenia uzupełnia czas, np. EI30, EI60 czy EI120. Liczba oznacza okres klasyfikacji wyrażony w minutach. Takie przeszklenie działa jako część przebadanego systemu obejmującego również profile, uszczelki, mocowania i konstrukcję otaczającą. Nie można kupić samej „szyby EI60”, włożyć jej w przypadkową ramę i zakładać, że całość zachowała klasę EI60.

Praktyczny przykład dobrze pokazuje różnicę. Jeżeli projekt przewiduje dekoracyjną szklaną osłonę ściany obok kozy grzewczej, zwykle analizuje się temperaturę powierzchni, promieniowanie i warunki montażu, a następnie dobiera odpowiedni typ szkła. Jeśli natomiast szklana ściana ma oddzielać korytarz od strefy wymagającej 60 minut odporności ogniowej, potrzebny jest cały certyfikowany system o odpowiedniej klasyfikacji.

Granica jest prosta: szkło hartowane chroni przede wszystkim przed konsekwencjami obciążeń mechanicznych i zwiększa odporność na naprężenia cieplne, ale nie zastępuje przegrody przeciwpożarowej.

Odległość od kominka i sposób montażu są równie ważne jak rodzaj szkła

Nawet dobre szkło można źle zaprojektować. Najczęstszy problem to ustalenie odległości od kominka lub pieca „na oko”, na przykład dlatego, że 10 albo 20 cm dobrze wygląda na wizualizacji.

Nie istnieje jedna uniwersalna odległość szkła od każdego urządzenia grzewczego. Pierwszeństwo mają wymagania producenta konkretnego pieca, wkładu kominkowego lub urządzenia oraz dokumentacja zastosowanych materiałów. Znaczenie ma konstrukcja urządzenia, moc, temperatura powierzchni, sposób emisji promieniowania i wentylacja przestrzeni pomiędzy źródłem ciepła a szkłem.

Dwa piece o podobnych wymiarach mogą mieć zupełnie inne temperatury ścian bocznych. Dlatego przenoszenie wymiaru z jednego projektu do drugiego jest błędem.

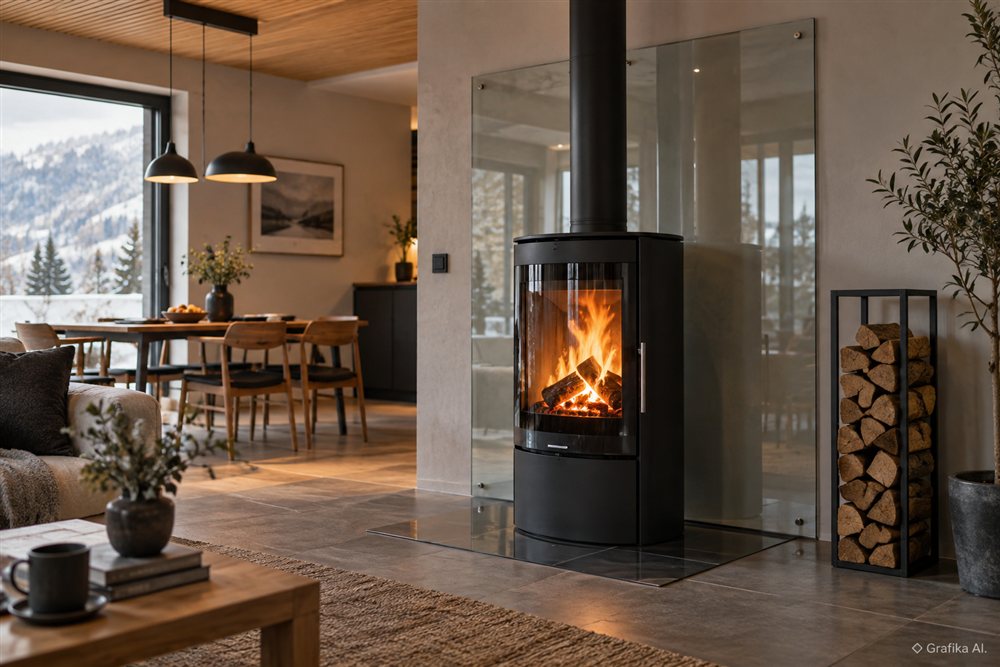

Załóżmy, że projektant chce zastosować taflę szkła od podłogi do sufitu za wolnostojącym piecem. Sam wybór szkła hartowanego nie rozwiązuje problemu. Trzeba jeszcze sprawdzić:

1. jaką temperaturę osiąga obudowa pieca przy mocy nominalnej,
2. jakie minimalne odległości od materiałów podaje producent,
3. czy między szkłem a ścianą będzie przestrzeń wentylacyjna,
4. jak tafla zostanie zamocowana,
5. czy krawędzie nie będą sztywno zablokowane,
6. czy elementy montażowe również są odporne na przewidywaną temperaturę.

Ten ostatni punkt jest często bagatelizowany. Sama tafla może dobrze znosić temperaturę, ale problemem okaże się klej, silikon, taśma montażowa, uszczelka albo lakier znajdujący się po tylnej stronie szkła. Dekoracyjne szkło lakierowane montowane jako panel kuchenny trzeba więc oceniać jako cały wyrób, a nie wyłącznie jako taflę szkła.

Dotyczy to szczególnie paneli przy płytach gazowych. Płomień i gorące naczynie mogą nagrzewać lokalnie niewielki fragment powierzchni znacznie mocniej niż płyta indukcyjna. Jeżeli duży garnek stoi bardzo blisko ściany, temperatura za nim może być wyraźnie wyższa niż podczas typowego gotowania.

W takim miejscu rozsądniejsze jest szkło hartowane przygotowane dokładnie pod wymiar, z wycięciami wykonanymi jeszcze przed hartowaniem. Zwykła tafla przyklejona bez analizy temperatury to oszczędność pozorna — jedna rysa na krawędzi, miejscowe przegrzanie albo zbyt sztywne osadzenie może zakończyć się pęknięciem całego panelu.

Trzeba też zostawić szkłu możliwość pracy. Dociskanie krawędzi tafli bez luzu do ceramiki, kamienia czy metalowego profilu jest błędem. Przy dużych formatach zmiany wymiarów wynikające z temperatury nie są już abstrakcyjne.

Przykładowo tafla o długości 2 m, wykonana ze szkła o współczynniku rozszerzalności około 9 × 10⁻⁶ K⁻¹, przy wzroście temperatury o 100°C wydłuży się o około:

2 m × 100 K × 9 × 10⁻⁶ K⁻¹ = 1,8 mm.

To niewiele na papierze, ale bardzo dużo, jeśli szkło zostało zamknięte pomiędzy sztywnymi elementami niemal bez luzu. Energia, która nie może zostać rozładowana przez swobodną zmianę wymiaru, zamienia się w naprężenia.

Z tego powodu projekt szkła w pobliżu źródła ciepła powinien określać nie tylko materiał i grubość tafli, ale również szczeliny montażowe, rodzaj podkładek, mocowania, uszczelnienia i sposób wentylacji. Przy dużych przeszkleniach dobrze jest także ograniczyć liczbę otworów i skomplikowanych wycięć, ponieważ ich narożniki są miejscami koncentracji naprężeń.

Nie należy przy tym kopiować parametrów z realizacji znalezionej w internecie. Kominek, tafla i zabudowa mogą wyglądać identycznie na zdjęciu, a pracować w zupełnie innych warunkach. Parametry trzeba zestawić z dokumentacją konkretnego urządzenia oraz szkła.

Jeżeli projekt wymaga wykonania nietypowej tafli, obróbki krawędzi, otworów, hartowania albo dopasowania szkła do zabudowy kominkowej, zakres możliwych rozwiązań najlepiej ustalać jeszcze przed zamówieniem mebli, profili czy kamienia. Pomiar po wykonaniu całej zabudowy potrafi ujawnić kolizje, których nie da się już skorygować obróbką zahartowanej tafli.

Więcej informacji na: https://www.petera-szklarstwo.pl

FAQ – szkło przy kominku, piecu i innych źródłach ciepła

Czy zwykłe szkło float można zamontować obok kominka?
Można tylko wtedy, gdy warunki temperaturowe mieszczą się w parametrach konkretnego szkła i nie występuje duży gradient temperatury. W strefie silnego promieniowania cieplnego zwykły float daje niewielki margines bezpieczeństwa. Przy dekoracyjnych przeszkleniach w pobliżu pieca częściej racjonalnym wyborem jest szkło hartowane.

Czy szkło hartowane jest szkłem żaroodpornym?
Nie. Hartowanie znacznie zwiększa odporność mechaniczną i odporność na naprężenia termiczne, ale nie zmienia zwykłego szkła budowlanego w szybę przeznaczoną do bezpośredniej pracy w palenisku. W drzwiach kominkowych stosuje się materiały przeznaczone do temperatur sięgających kilkuset stopni Celsjusza, np. odpowiednie szkło ceramiczne.

Jak blisko kominka można zamontować szklaną taflę?
Nie ma jednej prawidłowej wartości w centymetrach. Najpierw sprawdza się minimalne odległości i temperatury określone przez producenta konkretnego wkładu lub pieca, a następnie parametry szkła oraz systemu mocowania. Odległość poprawna dla jednego modelu urządzenia może być niewystarczająca dla innego.

Czy grubsze szkło lepiej znosi wysoką temperaturę?
Nie należy przyjmować takiej zasady. Większa grubość poprawia niektóre parametry mechaniczne, ale odporność na szok termiczny zależy od rodzaju szkła, jakości krawędzi, rozkładu temperatury, wymiarów i sposobu zamocowania. Samo zwiększenie grubości z 6 do 8 czy 10 mm nie rozwiązuje błędnego projektu termicznego.

Czy po zahartowaniu można wywiercić otwór na gniazdko?
Nie. Otwory, wycięcia, podcięcia oraz finalna obróbka krawędzi muszą być wykonane przed hartowaniem. Próba wiercenia lub docinania gotowego szkła hartowanego prowadzi do jego rozbicia. Dlatego położenie gniazd, mocowań i przepustów trzeba zatwierdzić przed zleceniem produkcji.

Czy szkło ogniochronne i hartowane to to samo?
Nie. Szkło hartowane jest szkłem bezpiecznym o zwiększonej wytrzymałości mechanicznej i termicznej. Przeszklenie ogniochronne jest częścią przebadanego systemu, któremu przypisuje się określoną klasę odporności ogniowej, np. E, EW albo EI wraz z czasem klasyfikacji.

Czy pod szkłem przy kuchence można zastosować zwykły silikon?
Nie powinno się wybierać go bez sprawdzenia parametrów. Temperatura dotyczy całego układu: szkła, kleju, silikonu, lakieru, folii, podkładek oraz profili. Materiał montażowy musi być przeznaczony do temperatur występujących w konkretnym miejscu i kompatybilny z wykończeniem tafli.

Co trzeba ustalić przed zamówieniem szkła?
Najpierw należy ustalić maksymalną temperaturę, możliwy gradient temperatury oraz wymagane odległości od źródła ciepła. Dopiero później dobiera się rodzaj szkła, grubość, format i mocowanie. Jeśli tej kolejności się nie zachowa, można perfekcyjnie zamówić taflę, która od początku jest źle dobrana do miejsca.

Pierwszym błędem do usunięcia w projekcie jest więc wybieranie szkła wyłącznie na podstawie wymiaru i wyglądu. Najpierw trzeba sprawdzić dokumentację urządzenia grzewczego i ustalić temperaturę, jakiej rzeczywiście będzie poddana tafla. Jeżeli nie da się tego potwierdzić na podstawie dokumentacji producenta, nie należy zgadywać odległości ani „ratować” projektu samą większą grubością szkła. Dopiero po określeniu warunków cieplnych można zdecydować, czy wystarczy szkło hartowane, potrzebny jest materiał o wyższej odporności termicznej, czy konieczny będzie certyfikowany system ogniochronny.
