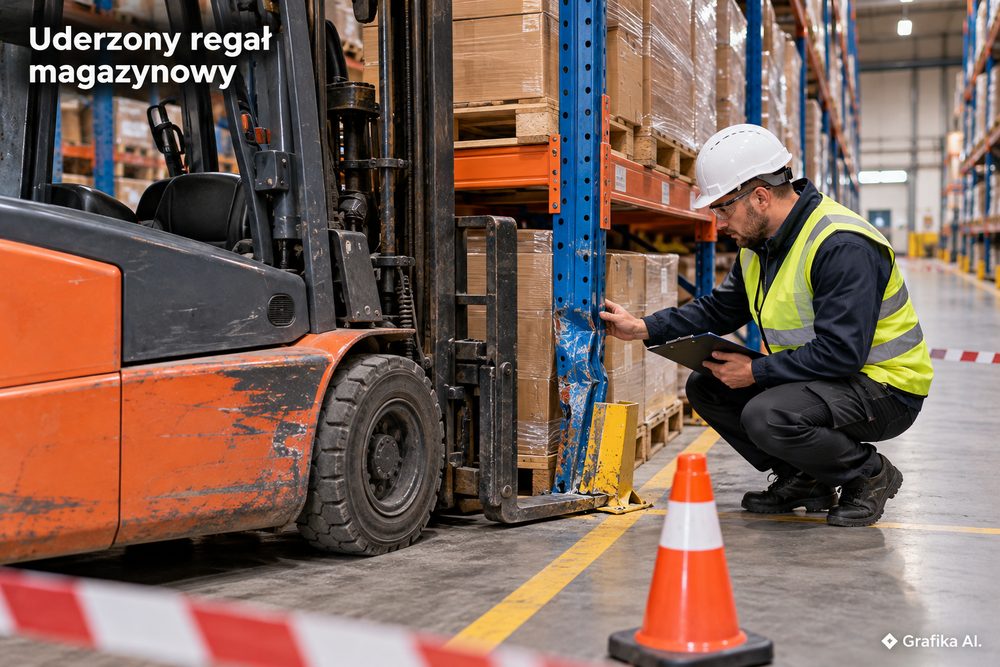

Co zrobić, gdy regał magazynowy został uderzony przez wózek widłowy?

Uderzenie wózkiem widłowym w regał magazynowy nie zawsze kończy się widocznym zniszczeniem konstrukcji. Czasem pozostaje tylko wgniecenie na słupie, innym razem dochodzi do przesunięcia całej ramy, uszkodzenia kotew lub wypięcia belki nośnej. Problem polega na tym, że nawet niewielkie odkształcenie stalowego profilu może obniżyć jego odporność na obciążenia. Uszkodzony regał magazynowy wymaga natychmiastowego zabezpieczenia, oceny technicznej i decyzji o dalszej eksploatacji. Nie oznacza to automatycznie konieczności wymiany całej konstrukcji, ale dalsza praca bez sprawdzenia uszkodzeń jest ryzykowna.

Co zrobić bezpośrednio po uderzeniu wózkiem widłowym w regał?

Pierwszą czynnością powinno być zatrzymanie pracy w miejscu kolizji i odgrodzenie zagrożonego obszaru. Operator wózka musi przerwać manewrowanie, powiadomić przełożonego i pozostawić miejsce zdarzenia zabezpieczone przed dostępem innych pracowników. Nie należy od razu wyciągać palety ani próbować prostować uszkodzonego słupa.

Ma to szczególne znaczenie w przypadku regałów wysokiego składowania. Przykładowo, jeśli wózek uderzył w dolną część ramy regału o wysokości 7 metrów, na którym znajdują się cztery poziomy palet ważących po 800 kg, uszkodzenie może wpływać na stateczność konstrukcji obciążonej wieloma tonami towaru. W takiej sytuacji nawet pozornie niewielkie przesunięcie słupa wymaga sprawdzenia.

Bezpośrednio po kolizji należy:

• Zatrzymać ruch wózków i pieszych w zagrożonym korytarzu.
• Oznaczyć miejsce uszkodzenia i zabezpieczyć dostęp do sąsiednich pól, jeśli również mogą być zagrożone.
• Sprawdzić z bezpiecznej odległości, czy nie doszło do przechylenia ramy, przemieszczenia palet lub odłączenia elementów konstrukcyjnych.
• Powiadomić kierownika magazynu oraz osobę odpowiedzialną za bezpieczeństwo systemów składowania.
• Wykonać zdjęcia uszkodzenia, zapisać datę, numer regału, lokalizację i okoliczności zdarzenia.
• Zorganizować ocenę techniczną przed podjęciem decyzji o przywróceniu użytkowania.

Nie wolno rozpoczynać rozładunku, jeśli konstrukcja grozi zawaleniem. Wtedy konieczne jest ustalenie bezpiecznej metody zabezpieczenia i opróżnienia regału przez kompetentne osoby. Samo podstawienie wózka pod paletę może dodatkowo obciążyć lub poruszyć niestabilną konstrukcję.

Inaczej wygląda sytuacja, gdy uderzenie dotyczy wyłącznie niezależnej od regału bariery ochronnej, która nie przeniosła siły na słupy ani kotwy. Po sprawdzeniu jej mocowań i potwierdzeniu braku uszkodzeń regału nie trzeba automatycznie wyłączać całego rzędu. Uszkodzoną barierę należy jednak naprawić lub wymienić, zanim ponownie narazi się konstrukcję na uderzenie.

Jak ocenić stopień uszkodzenia regału i zdecydować o wyłączeniu go z użytkowania?

Podstawą oceny stalowych systemów składowania jest PN-EN 15635:2010, która opisuje zasady eksploatacji, kontroli i postępowania z uszkodzeniami. Wprowadza trzy poziomy ryzyka: zielony, pomarańczowy i czerwony.

Dla typowych regałów paletowych stosuje się między innymi pomiar odchylenia słupa na odcinku 1000 mm, z uszkodzeniem pośrodku tego odcinka. Graniczne wartości dla kategorii zielonej wynoszą:

• 3 mm – odkształcenie słupa w płaszczyźnie ramy;
• 5 mm – odkształcenie słupa w płaszczyźnie równoległej do belek nośnych;
• 10 mm – odkształcenie stężeń ramy na odcinku 1000 mm.

Wartości te dotyczą określonych rodzajów odkształceń i sposobów pomiaru opisanych w normie. Nie są uniwersalną tolerancją dla każdego wgniecenia. Pęknięcia, rozdarcia profilu, uszkodzone spoiny, zerwane kotwy czy zdeformowane połączenia wymagają odrębnej oceny.

Klasyfikacja uszkodzeń określa dalsze postępowanie:

Poziom zielony – uszkodzenie wymagające obserwacji. Jeżeli odkształcenie mieści się w granicach normy i nie występują inne nieprawidłowości, kompetentna osoba może dopuścić dalszą eksploatację. Uszkodzenie trzeba udokumentować, oznaczyć i ponownie ocenić podczas kolejnych kontroli.

Poziom pomarańczowy – uszkodzenie wymagające interwencji. Dotyczy odkształceń przekraczających wartości zielone, ale mniejszych niż dwukrotność odpowiednich limitów, pod warunkiem że nie występują inne poważniejsze uszkodzenia. Należy zaplanować wymianę elementu, nie dokładać kolejnych ładunków i po bezpiecznym opróżnieniu uszkodzonego obszaru wyłączyć go z użytkowania do czasu naprawy. Norma przewiduje maksymalnie cztery tygodnie na usunięcie tak zakwalifikowanego uszkodzenia. Po przekroczeniu tego terminu zagrożenie traktuje się jako czerwone.

Poziom czerwony – poważne zagrożenie. Odkształcenia osiągające lub przekraczające dwukrotność odpowiednich wartości granicznych, a także inne uszkodzenia krytyczne, wymagają natychmiastowego wyłączenia zagrożonego obszaru. Rozładunek musi odbywać się według bezpiecznie przygotowanej procedury. Ponowne użytkowanie jest możliwe dopiero po usunięciu uszkodzeń i sprawdzeniu konstrukcji.

Przykład? Przy pomiarze słupa na odcinku jednego metra stwierdzono odchylenie 7 mm w płaszczyźnie ramy. To więcej niż dwukrotność limitu 3 mm. Takie odkształcenie odpowiada czerwonej kategorii zagrożenia, a nie drobnej usterce kosmetycznej.

Nie należy też zakładać, że skoro regał wytrzymał uderzenie i nadal stoi, zachował pierwotną nośność. Cienkościenne profile stalowe mogą tracić stateczność miejscową po odkształceniu, a obciążenia przenoszą się na sąsiednie elementy. Szczególnie niebezpieczne są uszkodzenia dolnych odcinków słupów, płyt podstawy oraz połączeń belek z ramą.

W polskich przepisach § 69 rozporządzenia w sprawie ogólnych przepisów BHP wymaga odpowiedniej wytrzymałości, stabilności i zabezpieczenia regałów przed przewróceniem. Sama norma PN-EN 15635 nie jest powszechnie obowiązującym przepisem prawa, lecz stanowi podstawowy standard techniczny kontroli. Przewiduje również przeglądy eksperckie w odstępach nieprzekraczających 12 miesięcy. Taki przegląd okresowy nie zastępuje kontroli po kolizji.

Naprawa czy wymiana uszkodzonego regału – które rozwiązanie wybrać?

Decyzja o naprawie zależy przede wszystkim od lokalizacji uszkodzenia, rodzaju konstrukcji, dostępności oryginalnych części i zaleceń producenta. W przypadku stalowych regałów paletowych najczęściej właściwym rozwiązaniem jest wymiana uszkodzonego elementu, a nie jego prostowanie.

Wygięty słup nie odzyskuje automatycznie pierwotnych właściwości po mechanicznym wyprostowaniu. Materiał mógł ulec miejscowemu odkształceniu plastycznemu, a przekrój profilu może być osłabiony. Dlatego PN-EN 15635 dopuszcza naprawianie uszkodzonych komponentów wyłącznie za zgodą dostawcy urządzenia. Spawanie, podgrzewanie albo wzmacnianie słupa przypadkowym kątownikiem bez zatwierdzonej technologii nie jest bezpieczną alternatywą.

Przykładowo, jeżeli wózek uszkodził jeden słup ramy regału paletowego, możliwa może być wymiana całej ramy albo zastosowanie zatwierdzonego przez dostawcę systemu naprawczego. Wybór zależy od konstrukcji, zakresu deformacji i sposobu przenoszenia obciążeń. Wymiana samej belki ma sens, gdy uszkodzenie ogranicza się do niej, pozostałe elementy są sprawne, a nowa belka ma właściwy profil, długość, nośność i kompatybilne zaczepy.

Przy zakupie części zamiennych trzeba sprawdzić nie tylko wymiary. Elementy różnych producentów nie są automatycznie zamienne, nawet jeżeli wizualnie wyglądają podobnie. Różnice w geometrii zaczepów, grubości blachy, gatunku stali i sposobie ryglowania wpływają na bezpieczeństwo całego połączenia.

Przy większej liczbie uszkodzonych elementów lub starszych konstrukcjach, dla których nie ma części zamiennych, bardziej racjonalna może być wymiana całego segmentu. W takim przypadku nowe regały magazynowe należy dobierać na podstawie masy i wymiarów jednostek ładunkowych, wysokości składowania, parametrów wózków oraz wymaganej szerokości korytarzy roboczych.

Sama wymiana elementów nie wystarczy, jeśli nie usunie się przyczyny kolizji. Powtarzające się uderzenia w narożny słup często świadczą o zbyt ciasnym korytarzu, źle wyznaczonej trasie przejazdu albo niewłaściwym doborze wózka.

Po naprawie należy sprawdzić przede wszystkim:

• poprawność montażu nowych elementów oraz zabezpieczeń belek;
• stan płyt podstawy, kotew i posadzki;
• geometrię ram i zgodność konfiguracji z dokumentacją;
• dopuszczalne obciążenia poziomów składowania;
• obecność i stan odbojnic w miejscach narażonych na kolizje.

Przed ponownym obciążeniem potrzebne jest potwierdzenie przez kompetentną osobę, że naprawa została wykonana prawidłowo i konstrukcja nadaje się do eksploatacji. Jeśli zmieniono konfigurację regału, należy również zweryfikować jego nośność i zaktualizować tablicę obciążeń.

Nie zawsze opłaca się montować rozbudowane zabezpieczenia na całej długości regałów. Największy sens mają one na końcach rzędów, przy skrzyżowaniach tras i w miejscach wykonywania ciasnych manewrów. Odbojnica nie zastąpi jednak odpowiednio szerokiego korytarza ani prawidłowego szkolenia operatorów.

Najważniejsza decyzja po kolizji dotyczy nie kosztu naprawy, lecz dopuszczenia regału do dalszej pracy. Najpierw wyłącz zagrożoną strefę, udokumentuj uszkodzenie i zleć jego ocenę według PN-EN 15635. Dopiero po ustaleniu kategorii ryzyka decyduj o wymianie części, naprawie lub przywróceniu składowania. Najgroźniejszym błędem jest ponowne ustawienie palet na konstrukcji, której nośności nikt nie zweryfikował.

FAQ – najczęstsze pytania o uszkodzone regały magazynowe

Czy każde uderzenie wózkiem widłowym oznacza konieczność wymiany regału?
Nie. O dalszej eksploatacji decyduje ocena stanu słupów, belek, stężeń, kotew i połączeń. Drobne uszkodzenie zakwalifikowane jako zielone może wymagać jedynie udokumentowania i obserwacji.

Czy można samodzielnie wyprostować wygięty słup regału?
Nie należy tego robić bez zatwierdzonej przez dostawcę technologii naprawy. Prostowanie nie gwarantuje odzyskania pierwotnej nośności stalowego profilu.

Ile czasu jest na naprawę uszkodzonego regału?
Uszkodzenia czerwone wymagają natychmiastowego wyłączenia zagrożonego obszaru. Dla kategorii pomarańczowej PN-EN 15635 przewiduje maksymalnie cztery tygodnie na usunięcie uszkodzenia, przy zachowaniu ograniczeń użytkowania.

Kto powinien ocenić regał po kolizji?
Osoba posiadająca odpowiednie kompetencje w zakresie kontroli systemów składowania, znająca wymagania PN-EN 15635 i dokumentację konkretnej konstrukcji. Przy poważnych uszkodzeniach konieczna może być konsultacja z producentem lub wyspecjalizowanym serwisem.

Czy po wymianie słupa można od razu ustawiać palety?
Dopiero po sprawdzeniu montażu, kotwienia, geometrii konstrukcji i potwierdzeniu możliwości bezpiecznej eksploatacji. Sama wymiana uszkodzonego elementu nie jest wystarczającym potwierdzeniem bezpieczeństwa.
