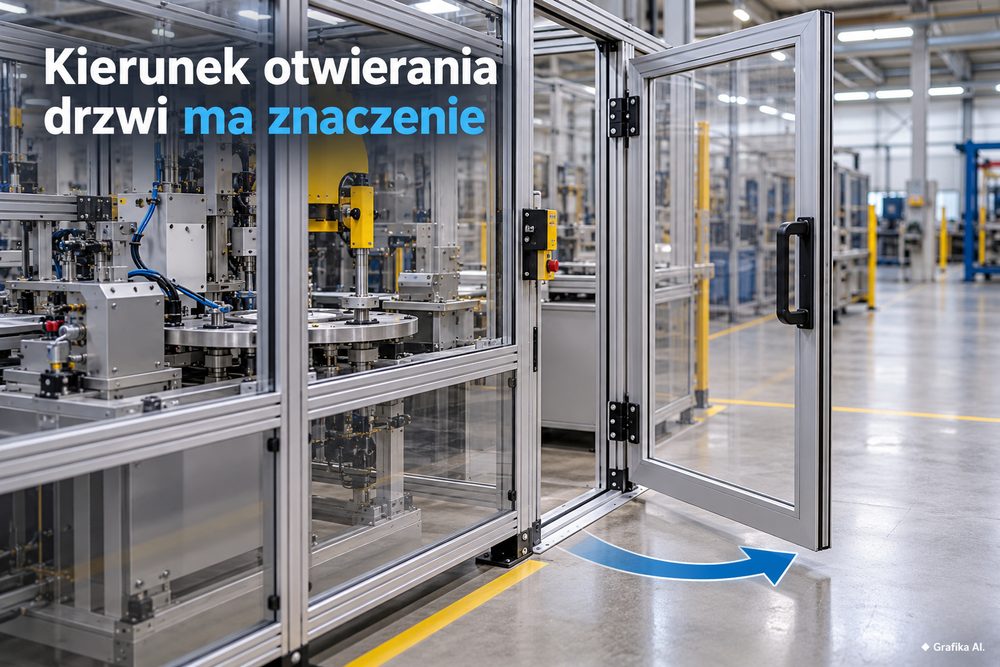

Osłona bezpieczeństwa na profilach aluminiowych – dlaczego kierunek otwierania drzwi trzeba przewidzieć przed montażem?

Drzwi osłony bezpieczeństwa mogą być wykonane z solidnych profili aluminiowych, wyposażone w odpowiedni zamek i poprawnie zamocowane, a mimo to utrudniać obsługę maszyny. Wystarczy, że otwierają się w niewłaściwą stronę. Skrzydło kolidujące z wózkiem transportowym, blokujące przejście serwisowe albo wymagające wejścia operatora w strefę zagrożenia to nie tylko problem ergonomii. Kierunek otwierania drzwi osłony przemysłowej wpływa na bezpieczeństwo pracy, dostęp do urządzenia i rozmieszczenie elementów całej konstrukcji. Dlatego trzeba go ustalić przed docięciem profili i zamówieniem okuć, a nie dopiero podczas montażu.

Kierunek otwierania drzwi a bezpieczeństwo operatora

Najważniejsze pytanie brzmi: co dzieje się z operatorem i otoczeniem, kiedy drzwi zostają otwarte? Sam fakt, że skrzydło swobodnie obraca się na zawiasach, nie oznacza jeszcze poprawnego rozwiązania.

W przypadku osłon bezpieczeństwa maszyn kierunek otwierania trzeba dopasować do położenia stref niebezpiecznych, stanowiska operatora oraz dróg komunikacyjnych. Drzwi otwierane na zewnątrz wygodnie udostępniają przestrzeń roboczą, ale mogą wchodzić w korytarz transportowy. Z kolei skrzydło otwierane do wnętrza wygrodzenia nie zajmuje miejsca na zewnątrz, lecz może kolidować z robotem, przenośnikiem albo oprzyrządowaniem.

Przykład? Stanowisko zrobotyzowane otoczone wygrodzeniem aluminiowym, przy którym przebiega przejście o szerokości 1100 mm. Drzwi o szerokości 800 mm, otwierane pod kątem 90° w stronę przejścia, mogą ograniczyć jego użyteczną szerokość do około 300 mm w miejscu kolizji. To zdecydowanie za mało, by traktować takie rozwiązanie jako wygodną komunikację. Nie wystarczy zamontować ogranicznika otwarcia, jeśli pracownik nadal musi omijać skrzydło lub wchodzić na tor ruchu wózka.

Przed wyborem kierunku należy sprawdzić:

• Strefę ruchu skrzydła – czy drzwi nie zahaczają o urządzenia, regały, instalacje i ciągi transportowe.
• Dostęp do maszyny – czy operator może otworzyć drzwi i wykonać czynności serwisowe bez przyjmowania wymuszonej pozycji.
• Możliwość opuszczenia wygrodzenia – czy osoba przebywająca wewnątrz nie zostanie zablokowana przez elementy wyposażenia.
• Odległości bezpieczeństwa – czy konstrukcja chroni przed sięgnięciem do niebezpiecznych elementów zgodnie z PN-EN ISO 13857.
• Sposób zatrzymywania maszyny – czy otwarcie drzwi wymaga zastosowania urządzenia blokującego lub ryglującego, dobranego na podstawie oceny ryzyka.

Istotna jest różnica między zwykłymi drzwiami dostępowymi a ruchomą osłoną z urządzeniem blokującym. W tym drugim przypadku otwarcie skrzydła powinno powodować odpowiednią reakcję układu bezpieczeństwa. Jeżeli niebezpieczny ruch trwa jeszcze po wydaniu polecenia zatrzymania, może być potrzebne ryglowanie utrzymujące drzwi w pozycji zamkniętej do ustania zagrożenia.

Wymagania dotyczące konstrukcji osłon określa PN-EN ISO 14120, natomiast zasady doboru urządzeń blokujących opisuje ISO 14119:2024. Żadna z tych norm nie ustanawia uniwersalnego obowiązku otwierania wszystkich drzwi w jedną stronę. O właściwym kierunku decyduje ocena ryzyka konkretnego stanowiska.

Otwieranie na zewnątrz sprawdza się przede wszystkim tam, gdzie istnieje wystarczająca przestrzeń przed wygrodzeniem. Otwieranie do środka można rozważyć, gdy nie ogranicza ono przestrzeni pracy maszyny ani możliwości ewakuacji. Jeśli oba warianty powodują kolizje, lepszym rozwiązaniem bywa przesunięcie wejścia lub zastosowanie drzwi przesuwnych. Nie należy jednak wybierać ich automatycznie – prowadnice zbierają zabrudzenia, wymagają regulacji i muszą być odpowiednio zabezpieczone przed niekontrolowanym przemieszczeniem skrzydła.

Profile aluminiowe, zawiasy i zamki – konsekwencje błędnego wyboru

Konstrukcja osłony z profili aluminiowych jest modułowa, ale nie oznacza to, że kierunek otwierania można bezproblemowo zmienić po zakończeniu montażu. Położenie zawiasów wpływa na miejsce mocowania zamka, ogranicznika, czujnika bezpieczeństwa i elementów wzmacniających ramę.

Załóżmy, że projekt przewiduje drzwi o wysokości 2000 mm i szerokości 900 mm, zamocowane na dwóch lub trzech zawiasach do pionowego profilu konstrukcyjnego. Dopiero na hali okazuje się, że skrzydło powinno otwierać się w przeciwnym kierunku. Sama zmiana położenia zawiasów nie zawsze wystarczy.

Problem pojawia się szczególnie wtedy, gdy zastosowano:

• zawiasy o określonym kierunku pracy albo ograniczonym kącie otwarcia;
• zamek lub rygiel wymagający konkretnego położenia elementu zaczepowego;
• czujnik bezpieczeństwa z dedykowanym aktywatorem i ustaloną geometrią montażu;
• asymetryczną ramę, w której elementy wzmacniające rozmieszczono pod wcześniej przyjęty kierunek obciążeń.

W takich przypadkach przeróbka może oznaczać ponowne wykonanie otworów, wymianę okuć, przestawienie przewodów i dodatkową kontrolę działania układu bezpieczeństwa. Bywa też konieczne wykonanie nowego skrzydła.

Duże znaczenie ma sztywność konstrukcji drzwi. Aluminiowy profil o przekroju 40 × 40 mm jest często spotykanym elementem systemów modułowych, ale sam wymiar nie przesądza o jego przydatności. Liczą się geometria przekroju, grubość ścianek, sposób łączenia narożników, masa wypełnienia i częstotliwość użytkowania.

Skrzydło o szerokości 1000 mm, wyposażone w ciężkie wypełnienie, obciąża zawiasy i słupek znacznie bardziej niż lekkie drzwi o szerokości 600 mm. Przy nieodpowiednio dobranej konstrukcji pojawiają się opadanie skrzydła, ocieranie o ramę i problemy z ustawieniem elementów blokady. Szczególnie irytujące są drzwi, które po kilku miesiącach wymagają dociskania, aby czujnik potwierdził ich zamknięcie. Takiej usterki nie należy rozwiązywać przez zwiększanie tolerancji ustawienia aktywatora poza zakres dopuszczony przez producenta.

Przed zamówieniem materiałów trzeba ustalić stronę zawiasową, kierunek ruchu, wymagany kąt otwarcia i masę skrzydła. Przy drzwiach otwieranych kilkadziesiąt lub kilkaset razy podczas zmiany roboczej ważna jest również trwałość okuć i odporność połączeń na rozregulowanie.

Nie każdy projekt wymaga masywnych profili i rozbudowanego systemu zawiasów. Lekkie drzwi inspekcyjne, otwierane sporadycznie, mogą korzystać z prostszych rozwiązań. Inaczej należy traktować szerokie wejście serwisowe, przez które regularnie wnosi się narzędzia i części zamienne. Tam oszczędność na sztywności ramy szybko odbija się na trwałości całej osłony.

Jak zaplanować drzwi osłony przed montażem konstrukcji?

Najskuteczniejsza metoda to sprawdzenie rzeczywistego ruchu drzwi jeszcze na etapie projektu. Wystarczy rzut stanowiska z naniesionym obrysem maszyny, wygrodzenia, przejść i łukiem otwierania skrzydła. Przy bardziej skomplikowanych stanowiskach lepiej przygotować model 3D, który pozwoli wychwycić kolizje na różnych wysokościach.

Dla drzwi o szerokości 900 mm otwieranych o 90° trzeba przewidzieć obszar ruchu o promieniu zbliżonym do 900 mm, liczonym od osi zawiasów do zewnętrznej krawędzi skrzydła. Dokładny obrys zależy od grubości ramy, położenia osi obrotu i wystających okuć. Dlatego planowanie wyłącznie na podstawie szerokości otworu prowadzi do błędów.

W praktyce dobrze sprawdza się następująca kolejność:

1. Wyznaczyć granice strefy niebezpiecznej i określić, którędy pracownicy rzeczywiście będą uzyskiwać dostęp do maszyny.
2. Zmierzyć przestrzeń przed i za planowanymi drzwiami, uwzględniając ruch wózków, otwieranie szaf sterowniczych i obsługę sąsiednich stanowisk.
3. Ustalić kierunek i kąt otwierania, sprawdzając wszystkie pozycje skrzydła, a nie tylko pozycję całkowicie otwartą.
4. Dobrać profile, zawiasy, zamek i elementy bezpieczeństwa, korzystając z danych o dopuszczalnych obciążeniach i wymaganiach montażowych producentów.
5. Sprawdzić projekt z operatorem i utrzymaniem ruchu, a następnie zatwierdzić dokumentację przed cięciem profili.

Przykładowo przy stanowisku pakowania, gdzie operator często usuwa zacięcia materiału, pojedyncze drzwi rozwierane mogą być wygodniejsze od panelu demontowanego narzędziami. Jeżeli jednak otwarte skrzydło blokuje dostęp do sąsiedniej maszyny, trzeba rozważyć zmianę lokalizacji wejścia albo podział szerokiego otworu na dwa skrzydła. Ten drugi wariant ma sens pod warunkiem, że oba skrzydła można odpowiednio zabezpieczyć i nie tworzą nowych punktów zgniatania.

Osobno należy zaplanować urządzenie blokujące osłony. Nie wystarczy wybrać czujnika tylko dlatego, że pasuje do rowka profilu aluminiowego. Trzeba uwzględnić wymagany poziom bezpieczeństwa układu sterowania, położenie aktywatora, dopuszczalne przesunięcia mechaniczne oraz możliwość obejścia zabezpieczenia. Dobór i walidacja funkcji bezpieczeństwa należą do odrębnego etapu projektowania.

Jeżeli w wygrodzeniu może przebywać człowiek całym ciałem, należy dodatkowo przeanalizować ryzyko przypadkowego uruchomienia maszyny, możliwość wydostania się ze środka i potrzebę zastosowania odpowiednich środków zapobiegających zamknięciu lub ponownemu uruchomieniu w niebezpiecznych warunkach. Sam przełącznik sygnalizujący zamknięcie drzwi nie rozwiązuje tych problemów.

Kontrola przed montażem powinna też obejmować mocowanie słupków do podłoża. Nawet dobrze dobrany zawias nie zapewni stabilnej pracy, jeżeli pionowy profil odchyla się przy każdym otwarciu ciężkiego skrzydła. Nośność kotew, rodzaj posadzki i sztywność połączeń mają bezpośredni wpływ na trwałość konstrukcji.

Dopiero po zatwierdzeniu tych elementów należy zamawiać wyposażenie. Przy kompletowaniu profili i komponentów można korzystać z oferty specjalistycznych dostawców, porównując przede wszystkim kompatybilność elementów, dokumentację techniczną i dostępność części zamiennych. Ważniejsze od najniższej ceny zawiasu jest to, czy producent podaje jego dopuszczalne obciążenia i warunki montażu.

FAQ – najczęstsze pytania o kierunek otwierania drzwi osłon bezpieczeństwa

Czy drzwi osłony maszyny muszą otwierać się na zewnątrz?
Nie ma uniwersalnego wymogu dla wszystkich osłon maszyn. Kierunek wynika z oceny ryzyka, organizacji stanowiska, możliwości bezpiecznego wyjścia i przestrzeni dostępnej po obu stronach wygrodzenia.

Ile miejsca trzeba zostawić przed drzwiami osłony?
Dla skrzydła o szerokości 800 mm otwieranego o 90° należy przewidzieć obszar jego ruchu o promieniu około 800 mm, z korektą na geometrię zawiasów i okuć. Dodatkowo trzeba zapewnić odpowiednią przestrzeń dla człowieka i wymagane drogi komunikacyjne.

Czy można zmienić kierunek otwierania po montażu?
Tak, jeśli pozwalają na to zastosowane zawiasy, konstrukcja ramy, zamek i urządzenia bezpieczeństwa. Po zmianie konieczna jest kontrola mechaniczna oraz ponowna weryfikacja i, w razie potrzeby, walidacja funkcji bezpieczeństwa.

Czy każde drzwi osłony potrzebują czujnika bezpieczeństwa?
Nie każde. Konieczność zastosowania blokady lub ryglowania zależy od oceny ryzyka, częstotliwości dostępu, rodzaju zagrożeń i czasu zatrzymania maszyny. Sam zatrzask mechaniczny nie zastępuje wymaganej funkcji bezpieczeństwa.

Czy profile aluminiowe 40 × 40 mm wystarczą do wykonania drzwi?
Mogą wystarczyć do lekkich skrzydeł, ale nie jest to uniwersalny standard. Należy sprawdzić masę wypełnienia, szerokość drzwi, sztywność profilu, połączenia narożne i dopuszczalne obciążenia zawiasów.

Co sprawdzić jako pierwsze przed zamówieniem osłony?
Najpierw trzeba zatwierdzić lokalizację wejścia i kierunek otwierania drzwi na rysunku stanowiska, z uwzględnieniem stref niebezpiecznych i komunikacji. Dopiero później należy ustalać wymiary profili, dobierać okucia i przygotowywać elementy do montażu. To właśnie odwrócenie tej kolejności najczęściej prowadzi do kosztownych przeróbek.
